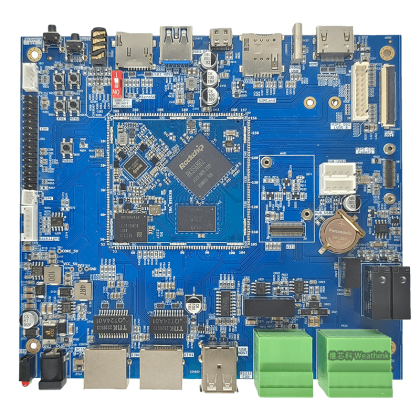

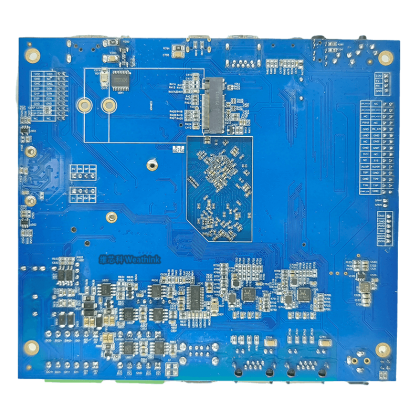

RK3568J工控板
●CPU：Rockchip RK3568J
●架構：Cortex A55 四核
●主頻：1.8GHz（工業級）
●內存：2GByte DDR4工業級(可用4GByte)
●Flash：8Gbyte eMMC(可用16GByte 、32GByte)
●顯示接口：支持HDMI、LVDS、EDP
●通訊接口：雙路千兆以太網、2路CAN、2路RS485，2路RS232
●操作系統：Linux、Android
●溫度等級： -40°C~+85°C
●供電方式： 寬電壓供電 9~24V
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-

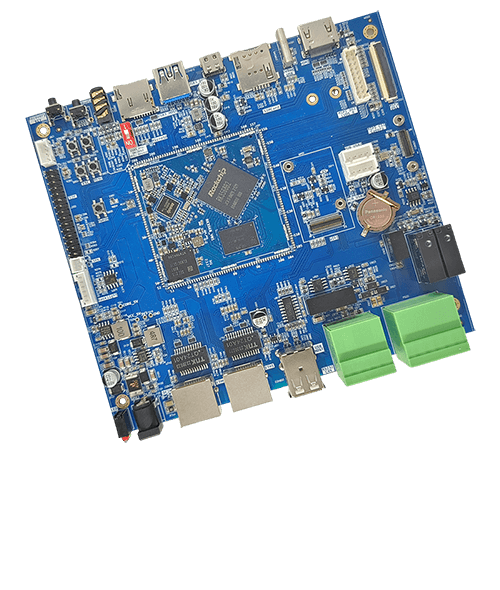

WTB-RK3568-B工控板
WTB-RK3568-B工控板是基于瑞芯微新一代64位處理器RK3568，該處理器是一款定位中高端的通用型SoC，采用22nm制程工藝，集成4核ARM架構A55處理，主頻高達2.0GHZ。該工控板經過長期的壓力測試、嚴格的溫度測試、長期穩定性測試
芯片介紹
一顆四核64位的中國“芯”WTC-RK3568S核心板采用瑞芯微RK3568開發設計，該處理器主要面向AIOT和工業市場，高性能、低功耗、接口豐富的國產處理器。四核A55處理器，主頻高達2.0GHZ，1Tops NPU，22nm工藝
集成NPU滿足輕量級端側AI需求
WTC-RK3568核心板采用瑞芯微RK3568處理器，該處理器內部集成1Tops高效能神經網絡NPU，滿足輕量級端側AI計算，可以實時分析視頻，支持Caffe / TensorFlow / TF-Lite / ONNX / PyTorch / Keras / Darknet主流架構模型的一鍵轉換。
支持雙攝像頭和強大編解碼
內置8M ISP圖像信號處理器，可支持雙攝像頭和HDR。
雙千兆以太網
WTC-RK3568S核心板支持配置兩路千兆自適應RJ45以太網擴，通過雙網口實現內外網的隔離，提高網絡穩定性，滿足網關，NVR等多網口的產品需求。
強大的無線通訊能力
支持5G無線網絡通訊，具有高速傳輸、丟包率低的特點，有效減少數據的擁塞，使得傳輸更加穩定，另外可以通過SDIO接口WIFI6（802.11ax），可以實現高的速率和低延遲。
行業通用工控板
廣泛適用于NVR、物聯網網關、工業控制、邊緣計算、車載中控、醫療、電力、通信

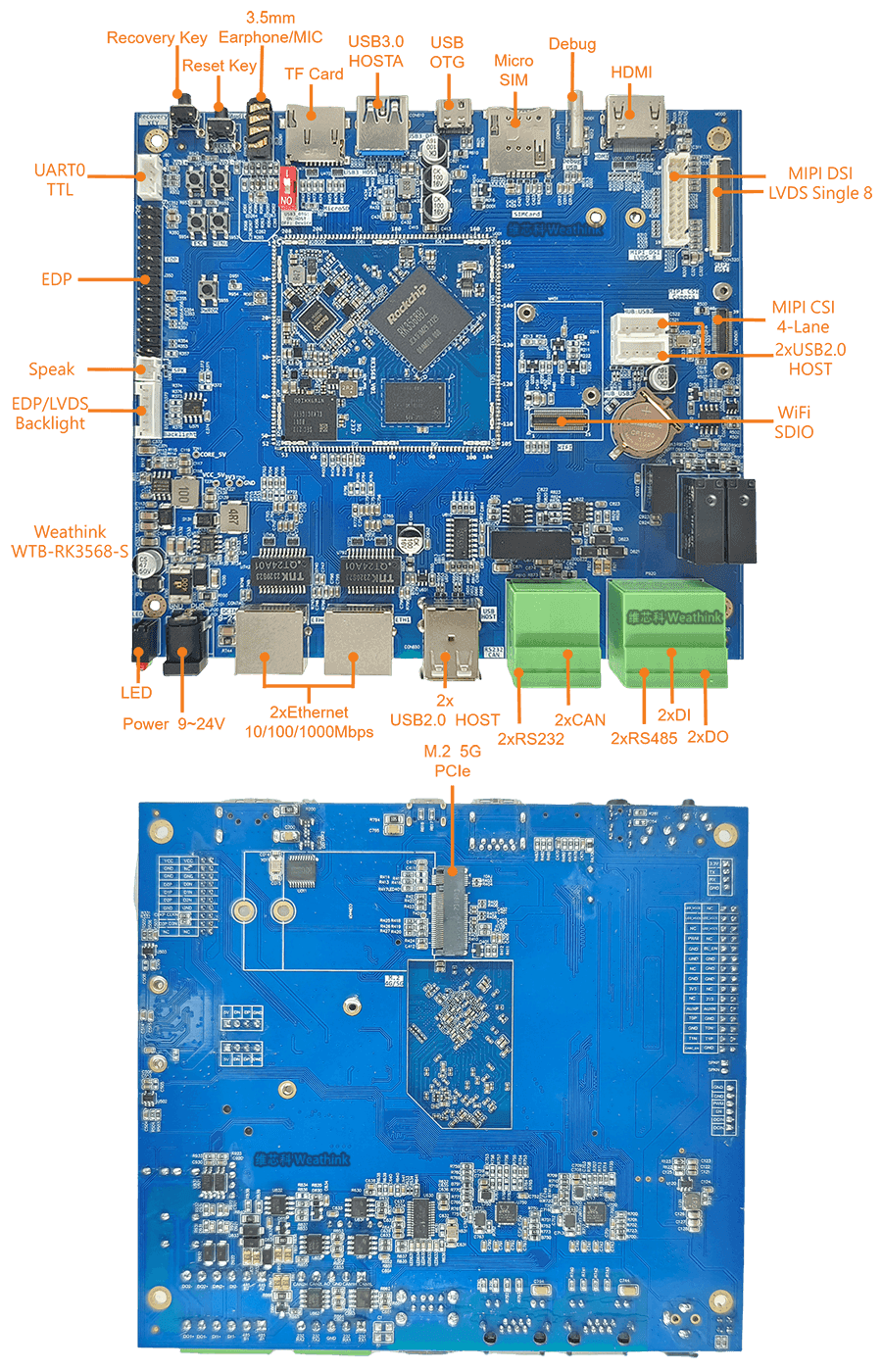

豐富的接口
擁有豐富的擴展接口:雙路千兆以太網(RJ45)、MIPI-CS1、HDMI2.1、USB3.0、USB2.0、Type-C(Debug)、鳳凰端子座(RS485RS232、CAN)、M.2(擴展5G)、等接口,方便連接各類外設,實現多領域產品應用
-
▊規格參數
WTB-RK3568-S 工控板 基本參數
SOC
Rockchip RK3568J
●MPU： RK3568J Four1.8-GHz Arm? Cortex?-A55 MPCore? cores
VPU
Decoding
●H.264、H.265、VP9：up to 4096x2304@60fps
●VP8：up to 1920x1088@60fps
●VC1、MPEG-4、MPEG-2、MPEG-1：up to 1920x1088@60fps
●H.263：up to 720x576@60fps
Encoding
●H.264/AVC、H.265/HEVC
●最大分辨率up to 1920x1080@60fps
NPU
● 1TOPS，支持INT8/INT16/FP16/BFP16混合操作
GPU
●Mali-G52-2EE
●OpenGL ES 1.1, 2.0, 3.2、Vulkan 1.0,1.1、OpenCL 2.0
RAM
支持1GB/2GB/4GB LPDDR4
ROM
支持8GB/16GB/32GB EMMC5.1
電源
DC 9~24V
工作溫度
工業級：-40℃~85℃
尺寸
155mm*139mm
Linux內核
Linux5.10
Ubuntu版本
Ubuntu20.04
安卓版本
安卓12
WTB-RK3568-S 工控板 功能參數
外設
數量
參數
Ethernet
2
2路RJ45，支持1000/100/10 Mbps傳輸速度
WiFI
1
1路SDIO接口，連接器DF23C-60DP-0.5V
5G
1
M.2接口，使用USB3_HOST1，PCIE20信號，支持RM500U-CN模塊
板載MicroSIM卡槽
USB2.0
4
兩路USB2.0 HostA接口，2路XH2.54 4Pin
USB3.0
1
1路USB3.0 HOSTA，使用USB3_OTG0信號
USB OTG
1
1路TypeC USB 2.0 OTG，用于USB 3.0中的2.0通道。當不使用USB 3.0時可作為2路獨立的USB 2.0使用
●主要用于程序下載和adb
MIPI-DSI
1
單通道輸出分辨率可達1920x1080@60Hz；40FPC 0.5mm pitch
LVDS
1
單通道輸出，分辨率可達1280x800，且與MIPI-DSI0通道復用引腳， PH2.0 2x10Pin
HDMI TX
1
分辨率可達1080p@120Hz 或 4096x2304@60Hz
EDP
1
支持eDP 1.3，分辨率可達2560x1600@60Hz
XH2.54 2x15Pin
MIPI-CSI
1
1個4-lane MIPI攝像機串行接口，速率是2.5Gbps/per Lane，連接器DF23C-40DP-0.5V
支持兩種模式
●單路接口：1xCLK 4xData Lanes
●雙路接口：兩路，，每路1xCLK 2xData Lanes
CAN
2
2路隔離CAN接口
RS485
2
2路隔離RS485接口
DI
2
2路DI 光耦輸入，開關量輸入
DO
2
2路DO 繼電器NO輸出
Audio
1
3.5mm Audio Jack，支持錄音
Speak
1
1W Speak 輸出，PH2.0 2Pin
TFcard
1
1路TF卡接口
KEY
2
1個Recovery按鍵可以進入Loader燒錄
1個Reset按鍵，可以復位主板
Debug
1
UART2通過USB轉串口，連接到TypeC輸出，方便debug調試
-
▊資料下載
-
▊訂購方式
規格型號
工控板型號
CPU主頻
內存
存儲
溫度范圍
備注
WTB-RK3568J-S-8E2D-180-I
1.8GHZ
2GB DDR4
8GB eMMC
工業級：-40℃~+85℃
RK3568J
WTB-RK3568J-S-32E4D-180-I
1.8GHZ
4GB DDR4
32GB eMMC
工業級：-40℃~+85℃
RK3568J
更多的配置請聯系我們！
-
