NXP iMX6DL/Q核心板
●CPU： I.MX6
●架構： Cortex A9
●主頻： 1GHZ
●內存： 1Gbyte
●Flash： 8Gbyte
●操作系統： Android
●接口方式：DIMM接口
- 概述特點
- 規格參數
- 資料下載
- 訂購方式
-

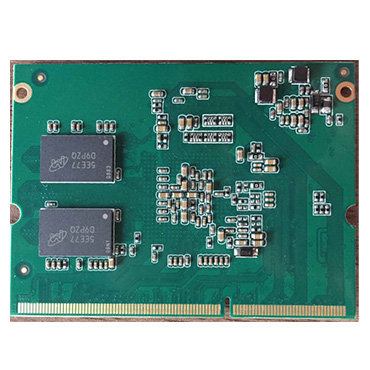

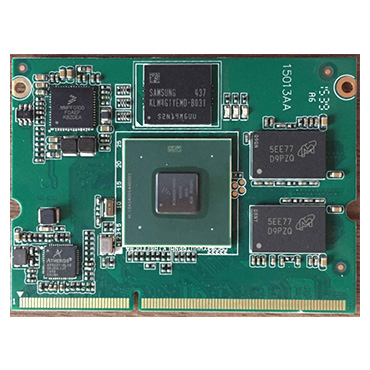

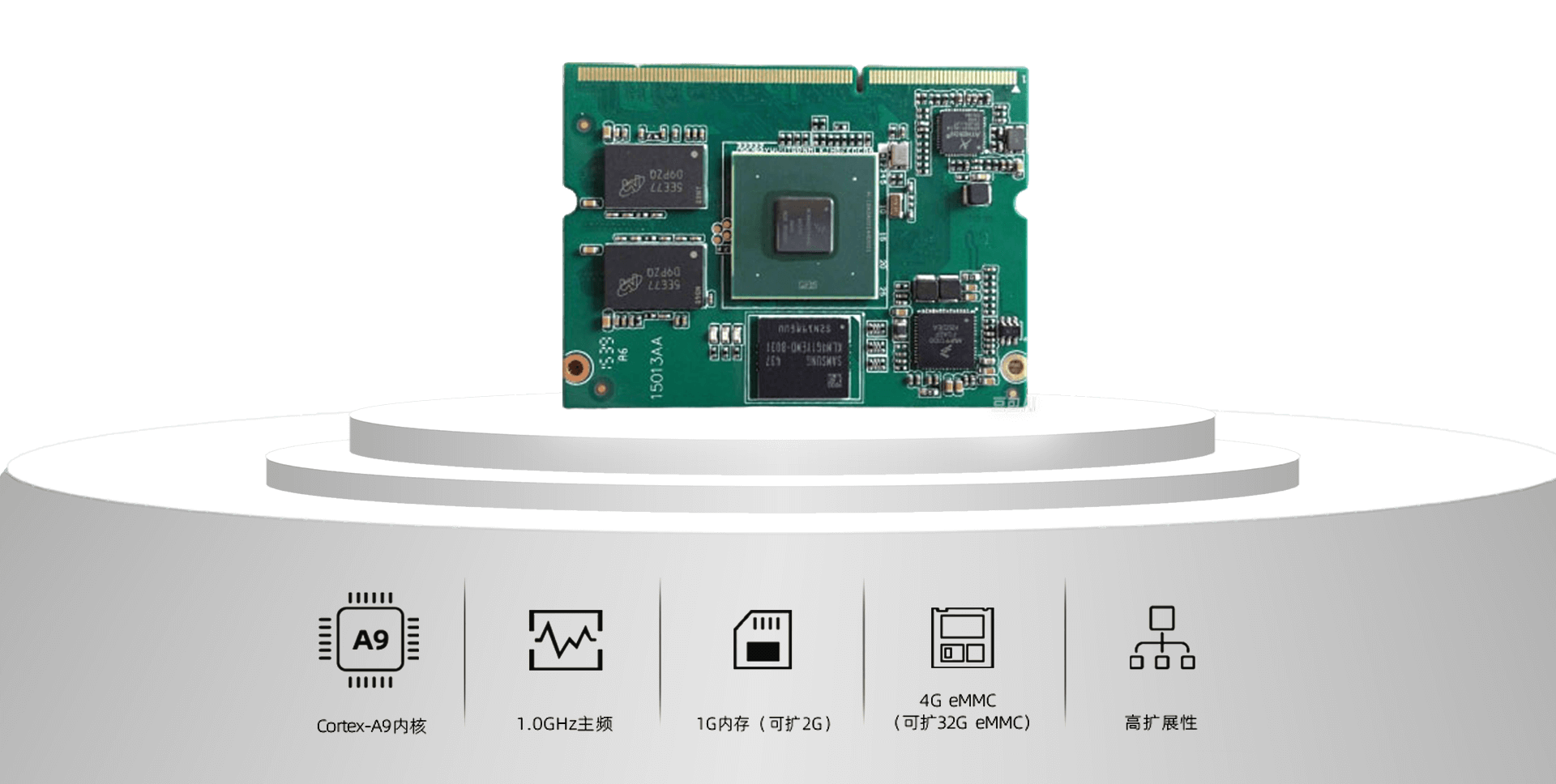

WTC-IMX6-J 核心板
WTC-IMX6-J核心板采用NXP Cortex-A9核心板，采用NXP Cortex-A9系列處理器，元器件均選用業內知名可選配工業級版本，嚴酷正規渠道、高品質器件，PCB板采用高密度8層板沉金設計;的溫度等級測試確保核心板在-40℃~+85℃環境中穩定運行。超高品質，穩定可靠。

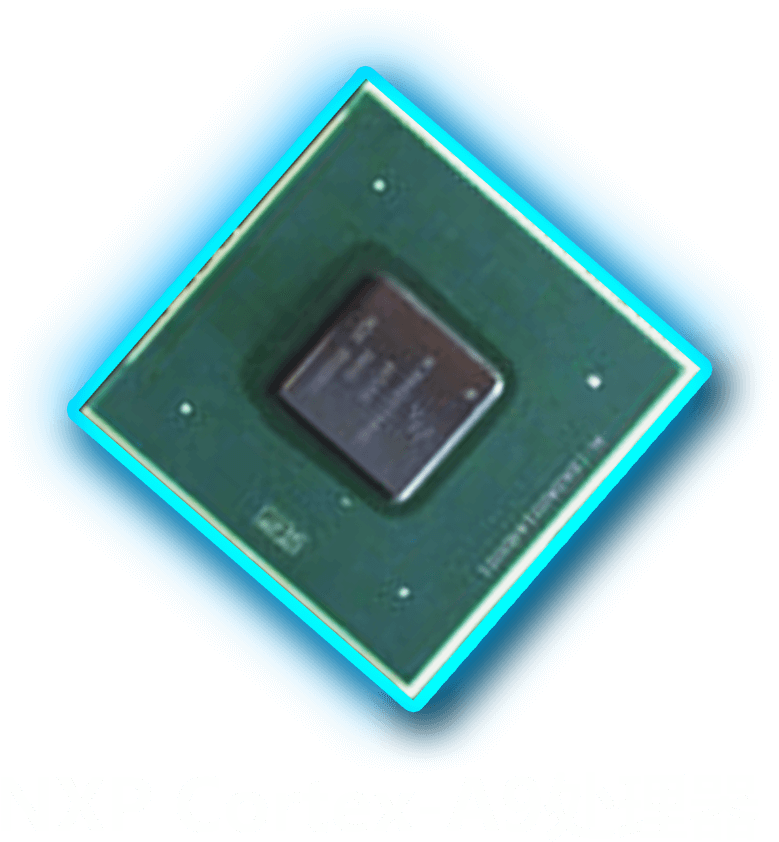

強勁核“芯 ” 性能矚目
基于NXP Cortex-A9處理器，主頻高達1.0GHz，兼容單/雙/四核， 單核處理能力達2.5DMIPS，雙核數據處理能力較Cortex-A8提升2.5倍*， 優化的L2緩存，結合存取延時技術，提高性能同時降低功耗， 實現高性能低功耗方案的理想之選。

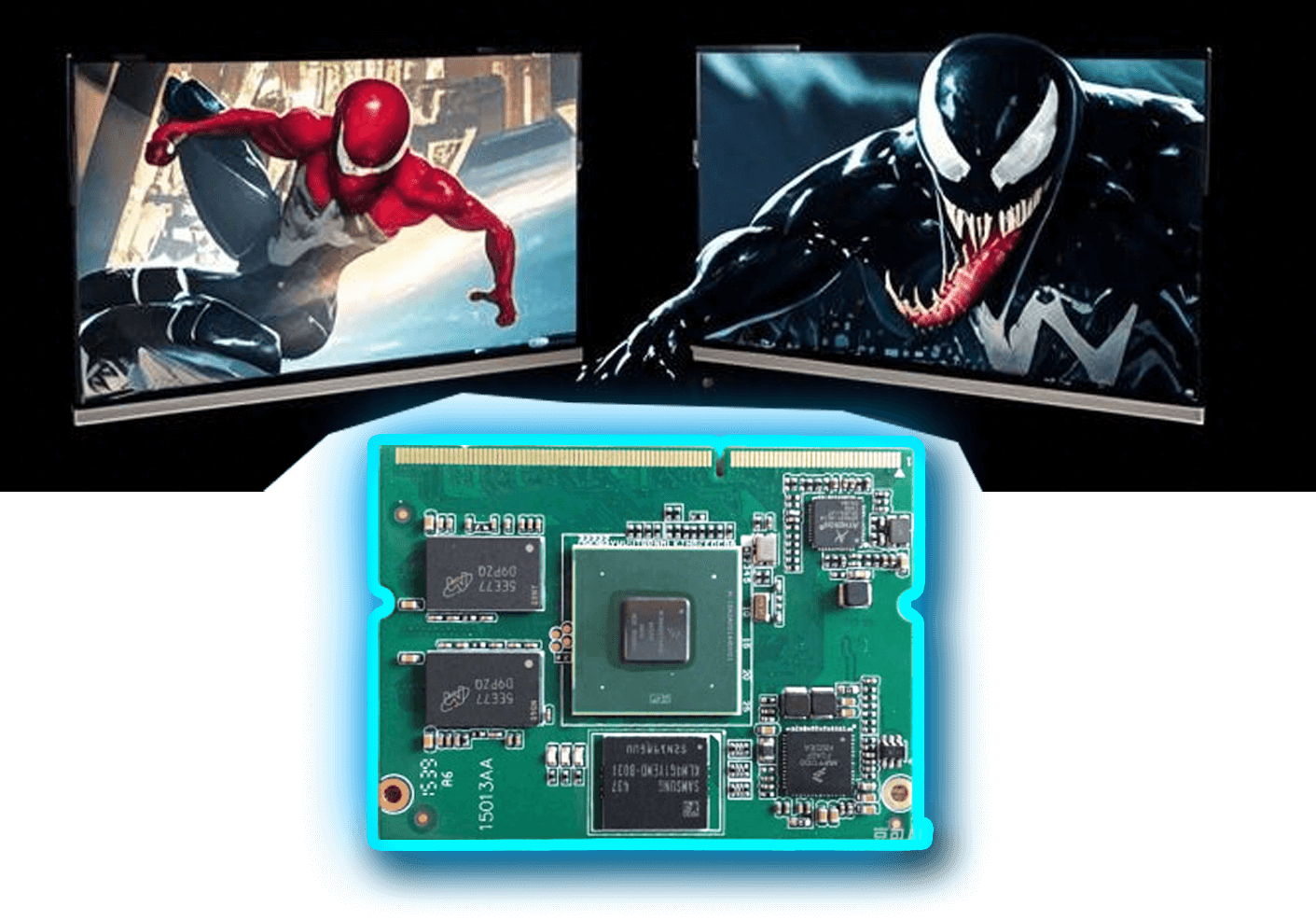

i.MX6的雙屏?xí)r代，帶你進入全新體驗
WTC-IMX6-J核心板支持雙屏同步顯示，雙屏異步顯示。
異步顯示支持LVDS與LCD、HDMI與LVDS、HDMI與LCD、LVDS0與LVDS1多種異步顯示方式。

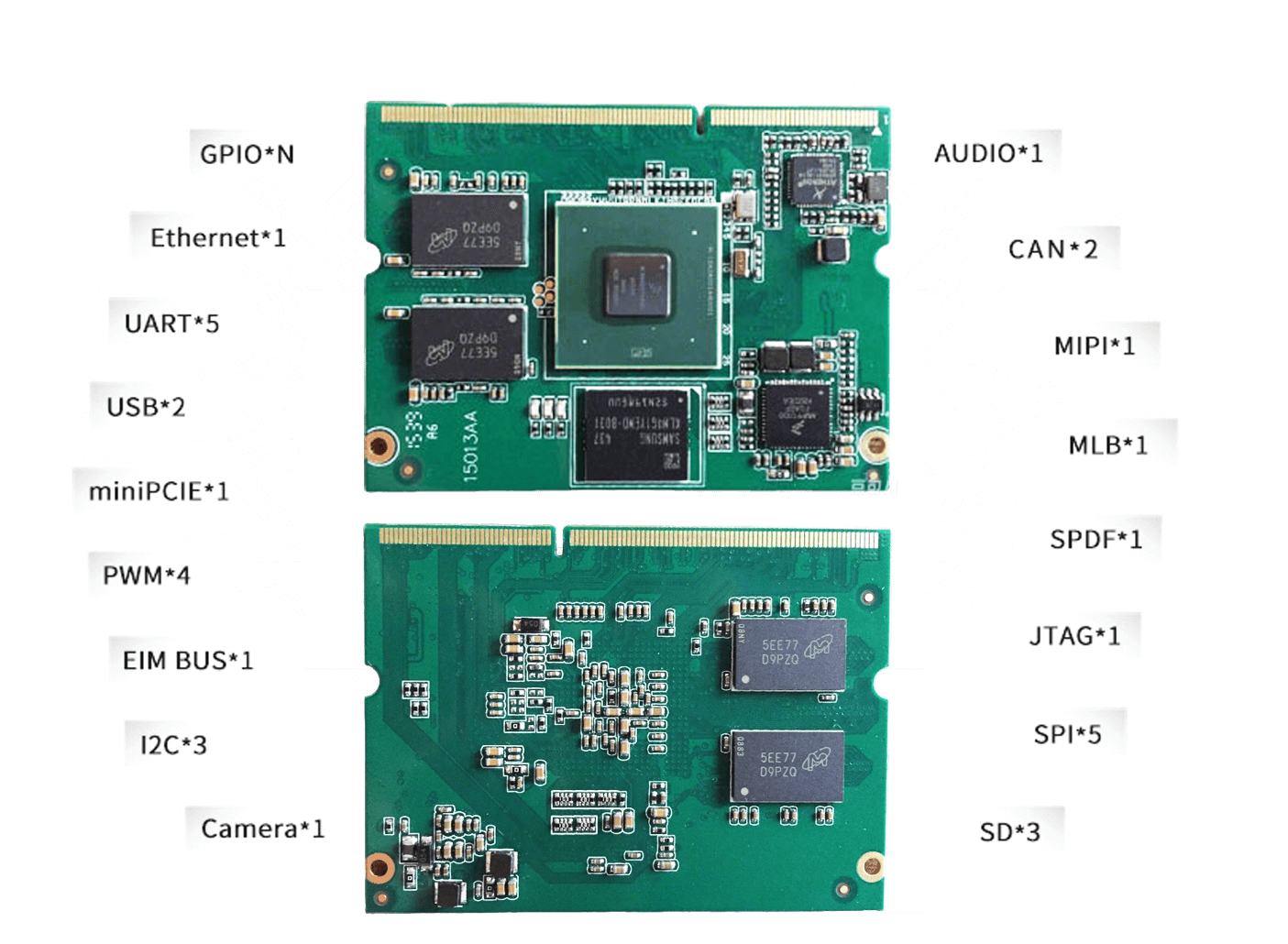

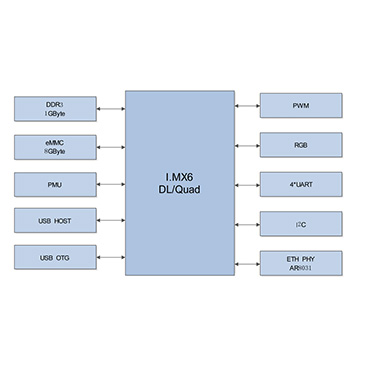

豐富接口、強勁性能、設計更靈活
核心板將CPU所有引腳全部引出，不僅支持千兆以太網、DVP、MIPI攝像頭、音頻、SDHC等接口，還支持MIPI攝像頭、MIPI屏、MLB總線、EIM BUS 27位地址、32位數據總線等。
強大的編解碼功能
WTC-IMX6-J系列處理器集成了1080P視頻編解碼、2D/3D圖像形加速、H.264硬件壓縮等強大的多媒體編解碼功能，輕松流暢處理多媒體文件。
穩定的操作系統支持
Android4.4.2、Linux4.1.15+QT5.6、Linux3.0.35+QT4.8.5。
豐富的軟硬件參考資料
提供豐富的光盤資料，配套軟硬件設計指導書、參考圖紙、軟件API、評估Demo等，協助開發者快速完成產品設計。

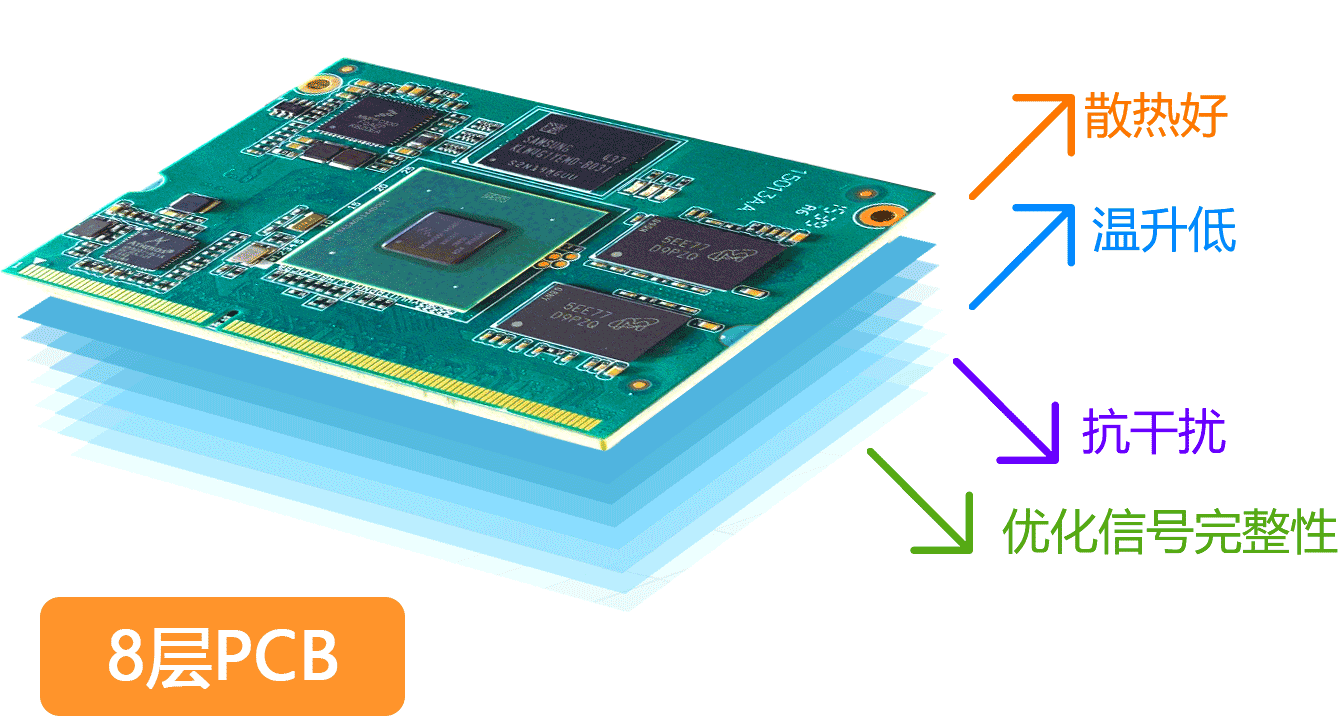

專業硬件設計 高標準選料、工藝
選用Toshiba、Micron、Microchip、MPS、TI、Amphenol等大品牌、高品質器件，同時進行嚴格的來料檢驗，從根源上保證產品品質； 采用8層PCB沉金工藝，充分考慮電磁兼容及信號完整性設計，確保系統穩定運行。

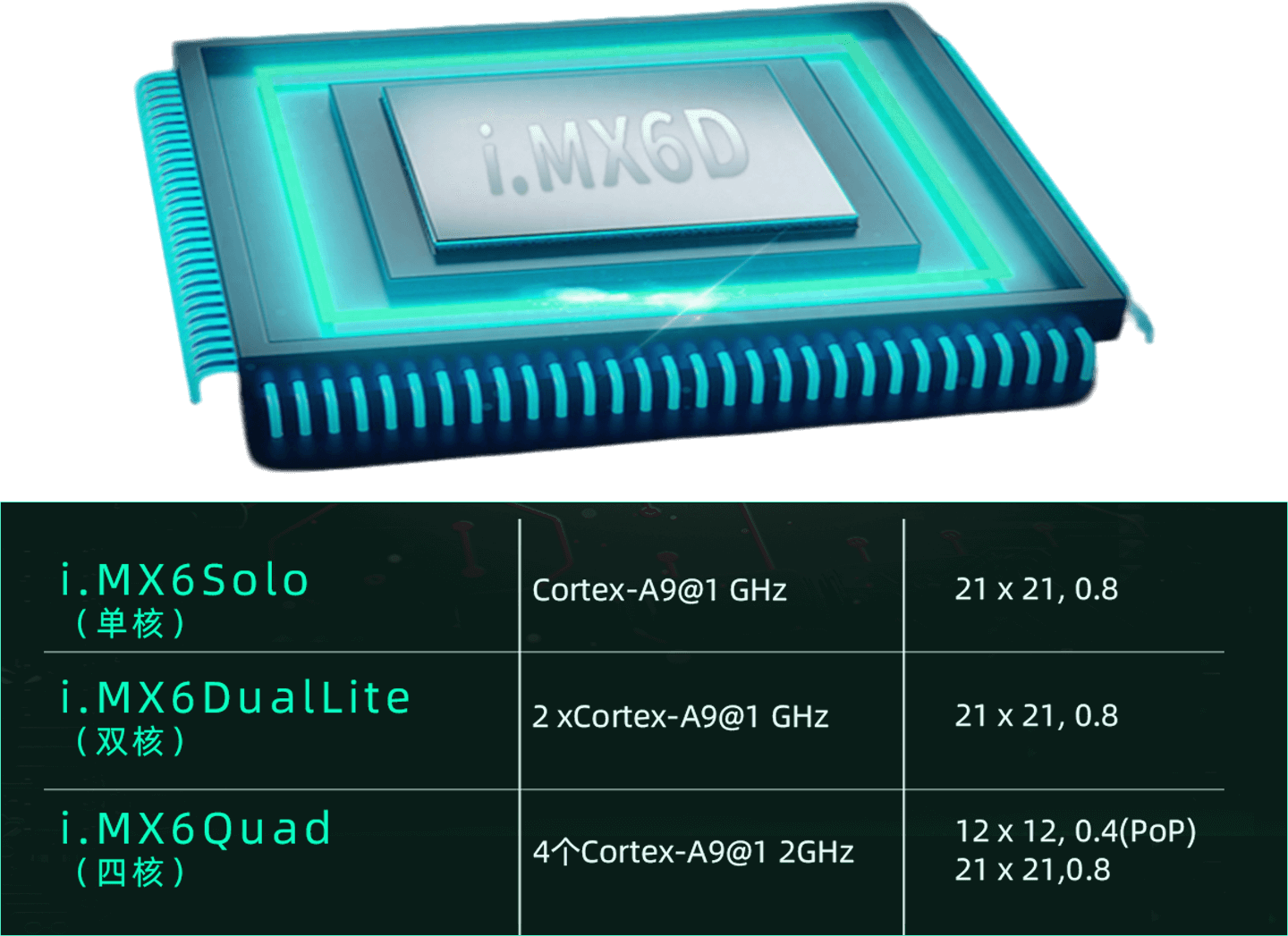

靈活切換 輕松升級
標配i.MX6雙核，兼容單/雙/四核，有利于工程師快速開發一系列差異化產品。
產品應用
適用于汽車電子、多媒體播放、信息終端、生物安全、儀器儀表、工業自動化、智能家居等。
-
▊規格參數
WTC-I.MX6J核心板基本參數
CPU
處理器
NXP I.MX6系列處理器
●I.MX6DL：2個Arm? Cortex?-A9內核，運行頻率高達1 GHz
●I.MX6Q：4個Arm? Cortex?-A9內核，每個內核運行頻率高達1.2 GHz
512 KB L2緩存，32 KB指令和數據緩存，NEON SIMD媒體加速器
VPU
Decoding
●I.MX6DL： 1080p30 + D1 I.MX6Q：1080p 60 h.264
Encoding
●I.MX6DL/Q： 1080p30 H.264 BP/雙720p編碼
GPU
●I.MX6DL：3D Vivante GC880，速率35Mtri/s 266Mpxl/s 支持Open GL ES 2.0
2D Vivante GC320，最高600Mpxl/s
● I.MX6Q：3D Vivante GC2000，速率200Mtri/s 1000Mpxl/s, 支持OpenGL? ES 3.0 and Halti, CL EP
2D Vivante GC355，速率300Mpxl/s, 支持OpenVG? 1.1
內存
EMMC
支持8GB/16GB/32GB eMMC4.3
DDR
支持1GB/2GB/4GB DDR3
通用規格
工作電壓
DC 5V
工作溫度
工業級：-40℃~85℃
商業級：0℃~70℃
擴展溫度級：-20℃~70℃

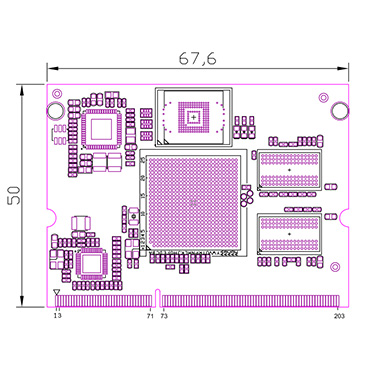

接口方式
標準DIMM接口
軟件參數
Linux內核
Linux4.19
安卓版本
安卓4.4.2
WTC-I.MX6J核心板外設規格
功能
外設
數量
參數
顯示輸出
MIPI-DSI
1
2-Lane，速率1Gbps
HDMI TX
1
HDMI 1.4端口
LVDS
1
最高速率165 Mpixels/sec，分辨率可達1920*1080@60HZ
Parallel RGB
1
24bit并行接口，最高速率225 Mpixels/sec，分辨率可達1920*1080@60HZ
攝像頭
MIPI-CSI
1
MIPI CSI-2串行攝像頭端口，在1/2/3通道模式下支持高達1000 Mbps/通道，在4通道模式下高達800 Mbps/通道。CSI-2接收器核心可以管理一個時鐘通道和多達四個數據通道。每個i.MX 6Dual/6Quad處理器都有四個通道。
DVP
1
并行攝像頭端口（最高20位，峰值最高240 MHz）
USB
USB2.0
3
三路USB 2.0 (480 Mbps)主機
●其中1路HS主機，集成高速PHY
●其中2路HS主機，集成HS-IC USB PHY
USB OTG
1
1路USB 2.0 OTG，速度最高可達480Mbps，集成HS USB PHY
PCIe/SATA
PCIe2.0
1
PCI Express（Gen 2.0）雙模復合體，支持根復合體操作和端點操作。使用x1 PHY配置。
SATA II
1
硬盤驅動器——SATA II，3.0 Gbps
多媒體
Audio
≤3
三路，支持I2S/SSI/AC97, 最高速率 1.4 Mbps
SDIO
4
支持4路MMC/SD/SDIO接口
●SD和SDIO卡的1位或4位傳輸模式規格，最高可達UHS-I SDR-104模式（最大104 MB/s）
●SDR和DDR模式下高達52 MHz的MMC卡的1位、4位或8位傳輸模式規范（最大104 MB/s）
串行通信
CAN
≤2
兩路FlexCAN，最高速率1Mbps
Ethernet
≤1
支持1000/100/10 Mbps傳輸速度
兼容IEEE1588
I2C
≤3
最高速率400KHZ
UART
≤5
最高速率可達4Mbps
提供RS232接口
支持9位RS485多點模式
五個UART中的一個（UART1）支持8線，而其他四個支持4線。這是由于SoC IOMUX的限制，因?yàn)樗蠻ART IP都是相同的。
CSPI
≤5
增強型CSPI
PWM
4
四路
-
▊訂購方式
規格型號
核心板型號
主頻
內存
存儲
溫度范圍
備注
WTC-I.MX6QJ-S-16E2D-100-I
1.0GHZ
2GB DDR4
16GB eMMC
工業級：-40℃~+85℃
I.MX6Quad
更多的配置請聯系我們！
-
